レーザー加工方法

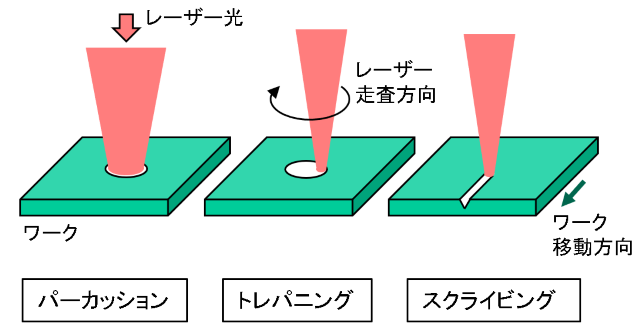

レーザー加工では以下4つの方法を用いてワークを加工します。

パーカッション(穴あけ加工)

単一ないし複数パルスを照射して穴あけします。典型的にはマスク結像方式を利用します。

トレパニング(穴あけ加工)

複数パルスにより穴あけします。典型的には集光方式を利用します。加工速度は遅いですが穴品質は良好です。

スクライビング

複数パルスにより溝を加工します。集光ないしマスク結像方式を利用します。

切断

複数パルスによりワークを切断します。動作はスクライビングと同様です。


光学系と加工方法の組み合わせ

加工機での構成の組み合わせです。

穴あけ

光学ユニット 結像方式 穴あけ加工方法
固定光学系 集光 パーカッション
トレパニング
マスク結像 パーカッション
トレパニング
スキャン光学系 集光 パーカッション
トレパニング
マスク結像 パーカッション
トレパニング

スクライビング/切断

光学ユニット 結像方式
固定光学系 集光
マスク結像
スキャン光学系 集光
マスク結像
