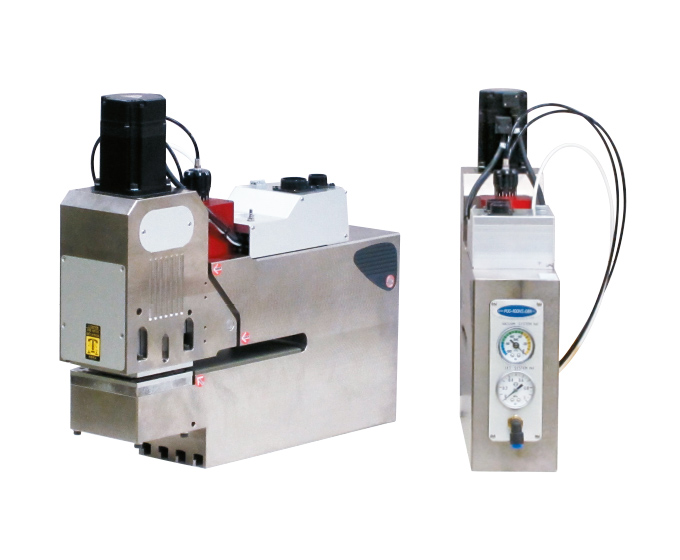

PUG-HS シリーズ
- グリーンシート、ＰＥＴ材、ポリイミド材
- UG-75HSj06N / PUG-100HSj06N / PUG-125HSj06N
PUG-150HSj06N / PUG-75HSj08N / PUG-100HSj08N
PUG-125HSj08N / PUG-150HSj08N
- 更なる高生産性を目的とした高精度・高品質加工グリッドパンチ
特長
- パンチ性能UPで更なる高効率加工
- 高速化と合わせパンチ能力がUPすることでピン数や大きさを増せ高効率、高生産性を提供
金型は従来タイプが使用可能 - 電動パンチにより、ワークに合わせた種種の加工条件の設定が可能
- カス上り防止では、２度打ちにも対応し、また、下死点位置精度が高くエア機器内蔵によるジェットエアーの最適噴出化
材料に適したストローク、パンチ速度・回数等の設定が可能
等速ノンプレスストリッピング打抜きで孔品質向上 - 金型交換・メンテナンスが容易で、ブッシング方式のグリッドパンチによる金型費の削減
標準仕様
| 型式 | PUG-75HSj06N | PUG-75HSj08N | PUG-100HSj06N | PUG-100HSj08N | PUG-125HSj06N | PUG-125HSj08N | PUG-150HSj06N | PUG-150HSj08N | ||
|---|---|---|---|---|---|---|---|---|---|---|
| PUG－ユニット幅 HSj 加工範囲 N | ||||||||||
| ワーク | 材料 | グリーンシート、PET材、ポリイミド材 | ||||||||
| 厚み | Max. 0.5mm(グリーンシートの場合) | |||||||||
| ユニット幅 | mm | 75 | 100 | 125 | 150 | |||||
| ワーク加工範囲:奥行 | mm | 150 | 200 | 150 | 200 | 150 | 200 | 150 | 200 | |
| インチ | 06 | 08 | 06 | 08 | 06 | 08 | 06 | 08 | ||
| パンチ | 能力 | N | 1430 | |||||||
| 速度(Max.) | 回/秒 | APP､MP-Lシリーズに搭載時 12( Y軸) MP-Zシリーズに搭載時 8 (X軸) |
||||||||
| 上記搭載軸1mmP連続時のNC加工時 | ||||||||||
| 金型 | パンチ配置範囲(Max.) | mm | □47 | 71×61 | 91×67 | 117×85 | ||||
| 標準最大パンチ本数 (径0.3mmを目安) | 本 | 36 | 72 | 88 | 140 | |||||
| パンチパターンによりパンチ本数やピッチが変動しますのでお問い合わせ下さい。 | ||||||||||
| 加工条件設定 | 待機位置、ストローク、パンチ速度、パンチ回数、JETタイマ | |||||||||
| ユニット寸法 | mm | 73 × 374 × 371 |
73 × 404 × 445 |
97 × 374 × 371 |
97 × 404 × 445 |
122 × 374 × 371 |
122 × 404 × 445 |
148 × 374 × 371 |
148 × 404 × 445 |
|
| サーボモータ容量 | 400W | |||||||||
| 電源 | AC200V， 3A以下 | |||||||||
| エアー源 | 0.4～0.7MPa(クリーンエア)…マシン側の設定となります | |||||||||
| オプション | PUG金型 1軸電源ボックス 4軸電源ボックス | |||||||||

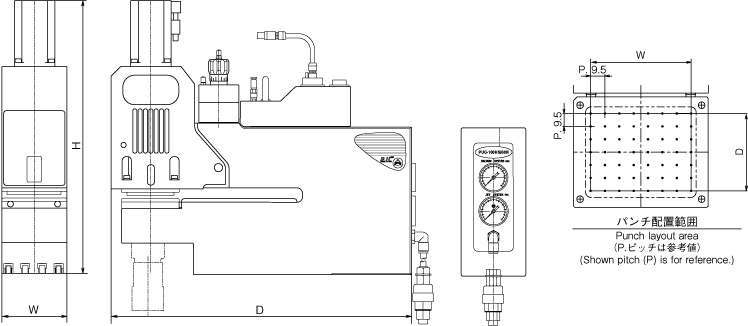

寸法図
