基準穴あけ機

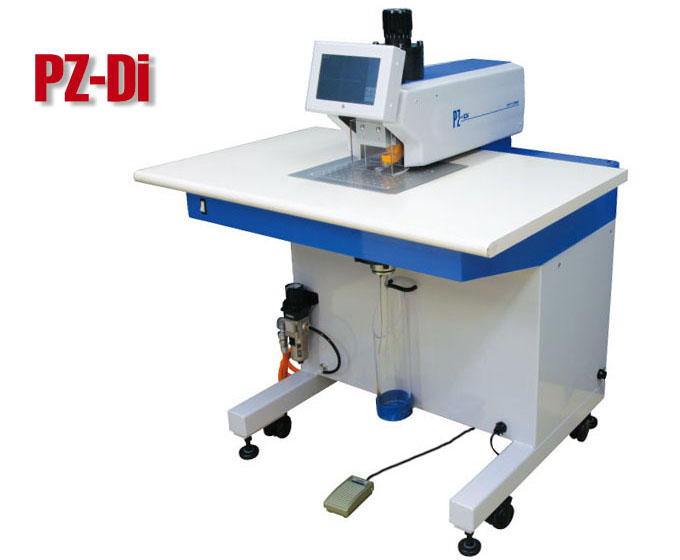

産業用加工装置トップ新型 画像処理機能付 自動センタリングパンチングマシン
PZ-Di/PZ-Dh シリーズ
- PZ-Di/PZ-Dh
- 多彩なワークに対応する画像処理自動位置決め加工
- グレースケール及び2値化計測による画像処理と、マルチカラーLED照明により、多種多彩なワークに対応
- タッチパネルで設定・管理
- カラー液晶タッチパネルによるグラフィック表示と直感的な操作
- 環境に配慮したコンパクトデザイン
- 作業のし易さと効率の向上に役立つ、シンプルでコンパクトなデザイン。
- オプションで立ち作業にも対応
- 用途
- フェノール、ガラスエポキシ等基板、PETフィルム、ポリカ、アルミ銘板などの基準孔明け。
特長

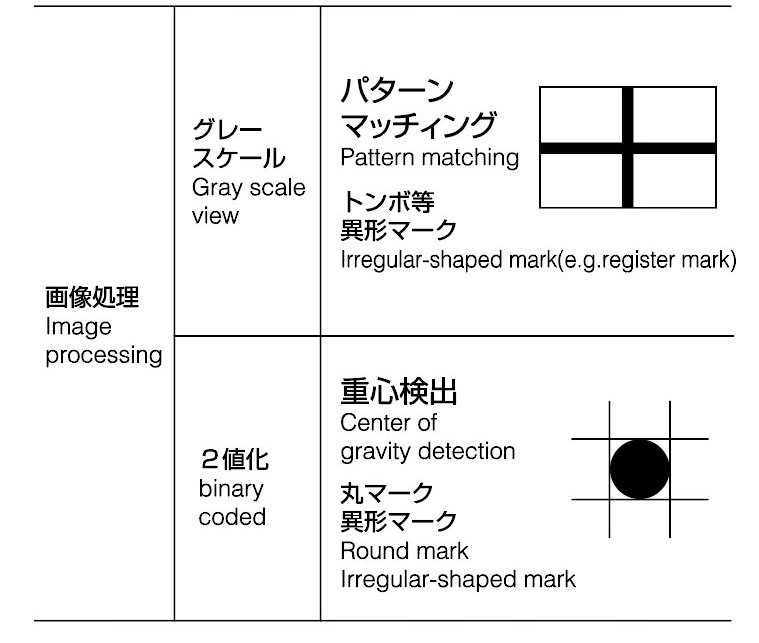

- 画像処理
- マークに適した画像処理方式を選択できます。

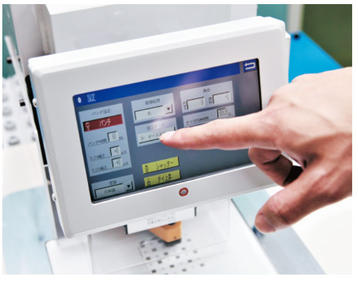

- 液晶タッチパネル
- カラー液晶タッチパネル画面はターゲットマーク等を映し出すモニターと操作ボタンとが分割され同時表示により、直感的な操作が可能（日本語対応）

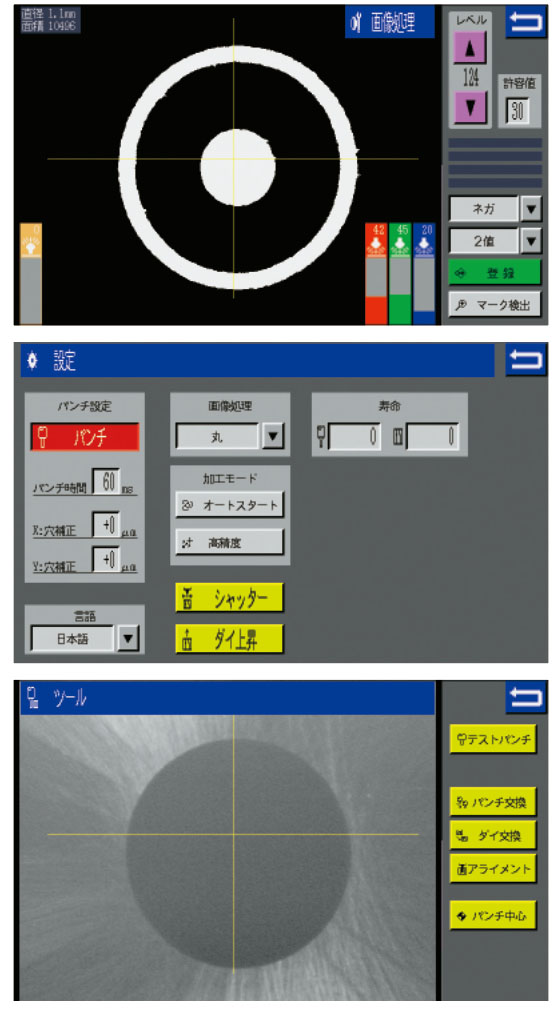

- 各種メニュー画面
標準仕様
| 形式 | PZ-Di | PZ-Dh | ||||
|---|---|---|---|---|---|---|
| ワーク | 材質 | ガラエポ/フレキシブル積層基板/銘板 | 金属基板/銘板/フレキシブル積層基板 | |||
| サイズ | Max.610×510mm | |||||
| 厚み | Max.1.0mm | Max.1.6mm | ||||
| 金型サイズ | パンチ径 | φ0.6～6.0mm(OP.φ6.49mm) | φ1.0～6.0mm(OP.φ6.49mm) | |||
| 性能 | パンチ力 | 2500N | 8600N | |||
| 加工精度 | ±20μm | |||||
| 加工速度 | 1.0秒 | 2.2秒 | ||||
| フットペダルを踏んでからパンチ終了まで。UHT加工条件による。 | ||||||
| 画像処理 | 画像処理 | 2値化による重心サーチ | ||||
| パターンマッチング | ||||||
| 画像表示部 | カラー液晶タッチパネル | |||||
| マークサイズ | φ0.6～3.0mm | φ0.6～6.0mm | ||||
| カメラ視野範囲 | 5.3×4.0mm | 12×9mm | ||||
| 照明 | 上方 マルチカラーLED 下部 白色 各色0～100の数値入力 | 上方 マルチカラーLED 各色0～100の数値入力 | ||||
| 制御機能 | オペレーション | カラー液晶タッチパネルによる操作 | ||||
| テーブル | 吸着位置補正可動 | |||||
| 電源 | 1φ AC100～240V 400VA | 1φ AC100～240V 500VA | ||||
| エアー源 | 0.5MPa（クリーンエアー） | |||||
| 機械寸法 | W900×D750×H1075mm | W900×D750×H1035mm | ||||
| 機械質量 | 約130kg | 約170kg | ||||
| オプション | 立ち作業用脚 | |||||
詳細
| ワーク材質 | ガラエポ/フレキシブル積層基板/銘板 | 金属基板/銘板/フレキシブル積層基板 | |||||
|---|---|---|---|---|---|---|---|
| 薄～中厚 | 厚 | ||||||
| パンチ力とパンチ径 | 2500N φ0.6～6.0mm(OP.φ6.49mm) |
8600N φ0.6.0～6.0mm(OP.φ6.49mm) |
|||||

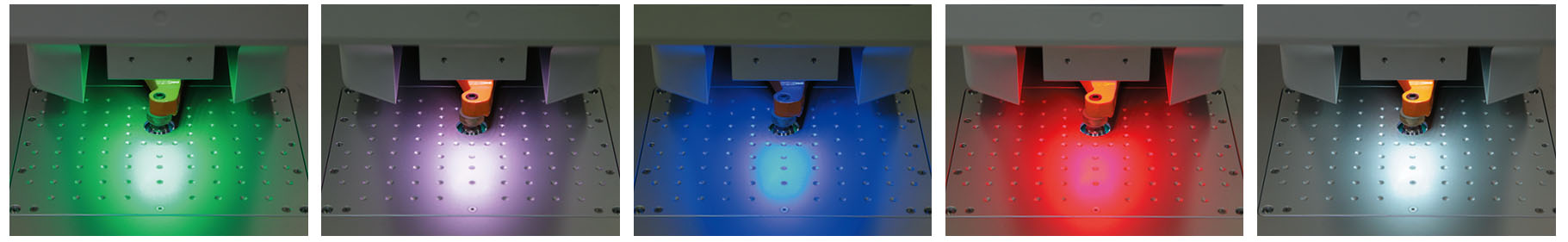

| 照明 | 上方 | マルチカラーLED RGB各色0～100の数値入力 | マルチカラーLED RGB各色0～100の数値入力 | ||||
| 下方 | 白色LED 0～100の数値入力 | なし | |||||
 |
|||||||
| スイングパンチ機構 | CCDカメラをパンチ軸上に配置した、実績のあるスイングパンチ機構が更に高精度を実現。 | ||||||

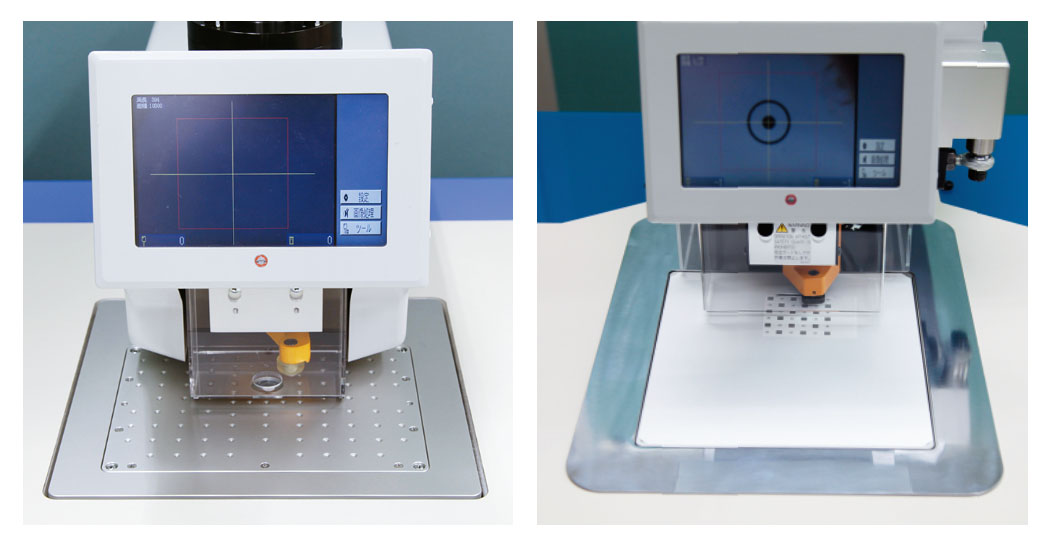

| X/Yテーブル(吸着式) | 液晶モニターの視野範囲にワークを滑らせ、ターゲットマークを合わせてフットスイッチを踏むだけで、ワークを吸着→マシンが自動的に位置決め→パンチングまでを実行。極めて簡単な操作で、作業者による品質のバラツキも解消。 | ||||||
 |
|||||||

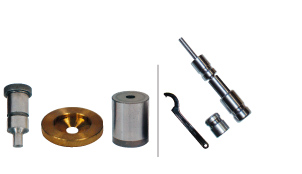

| パンチ・ダイ交換 | ダイはワンタッチのはめ込み式、パンチも容易に交換可能。 切れ味の寿命も長く、安定した加工精度を保持。 |
||||||

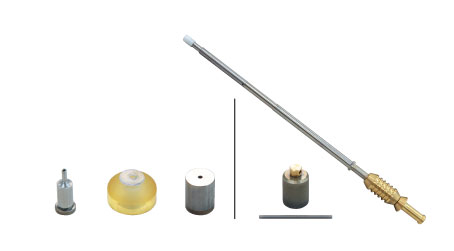

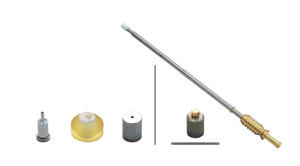

| パンチストリッパダイ | 交換工具 |  |
 |
||||

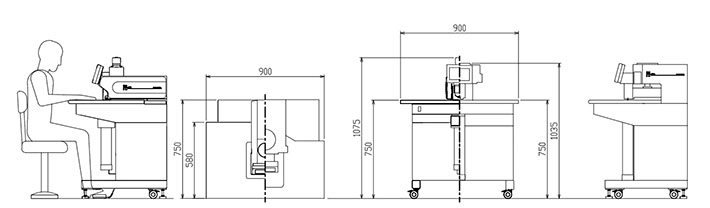

寸法図
