基準穴あけ機
産業用加工装置トップ自動基準孔あけ機
PZ-Ri シリーズ
- フレキシブル基板、フレキシブル積層基板、銘板
- PZ-Ri
- 大判サイズ(600×500mmを加工)
- 高速・高精度
- 130孔/min・±20μm
- 多種多彩なワークへの対応
- タッチパネルによる簡単操作
特長
- 大判サイズ600x500mmの加工範囲
- 多種多彩なワークに対応する画像処理自動位置決め加工

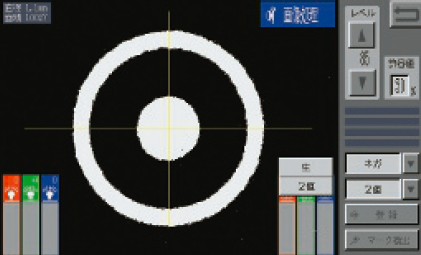

- ・パターンマッチング及び2値化計測(円形・異形)による画像処理方法
・マルチカラーLED照明により、多種多彩なワークに対応

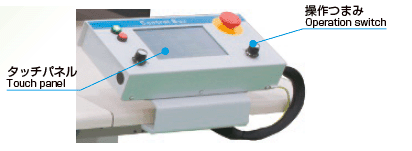

- カラー液晶タッチパネルによるグラフィック表示と直感的な操作
- ・カラータッチパネルと操作つまみで操作が簡単
・加工ポジションの入力はプログラム不要で、直感的に作業可能
・加工データは400種類（チャンネル）
・各チャンネル最大1000ポジションまで保存可能
標準仕様
| 機種名 | PZ-Ri | ||||
|---|---|---|---|---|---|
| ワーク | 材質 | フレキシブル基板、フレキシブル積層基板、銘板 | |||
| 厚み | Max1.0mm/FPC材及びアルミ等 | ||||
| サイズ | ワーク寸法 Max610×510m 加工範囲 Max600×500mm |
||||
| 金型 サイズ |
パンチ径 | φ0.6～6.0mm | |||
| 性能 | パンチ力 | 2500Ｎ | |||
| 加工精度 | ±20μｍ | ||||
| 加工速度 | Max 130孔／min （20mmピッチ移動時の画像処理加工時） |
||||
| 画像処理 | 画像処理 | 2値化による重心サーチ/パターンマッチング | |||
| マークサイズ | φ0.6～φ3.0 | ||||
| カメラ視野範囲 | 5.3×4.0mm | ||||
| 照明 | マルチカラーLED（上/下） | ||||
| 制御 | オペレーション | カラー液晶タッチパネルによる操作と 操作ツマミによる運用 |
|||
| 電源 | 3φ AC200V ±10% 1.0kVA | ||||
| エアー源 | 0.5 MPa（クリーンエア） φ10チューブ接続 |
||||
| 機械寸法 | W1330×D1760×H1285mm | ||||
| 機械質量 | 約450kg | ||||
オプション
- データ保存用パソコン
- 金型
寸法図
付属品
| 付属品名 | 数量 |
|---|---|
| ①六角レンチセット | 1 |
| ②パンチ・ダイ交換工具 | 1 |
| ③パンチ、ダイ、ストリッパ | 各1 |
