積層体切断機
産業用加工装置トップ高機能 ハイエンド切断機

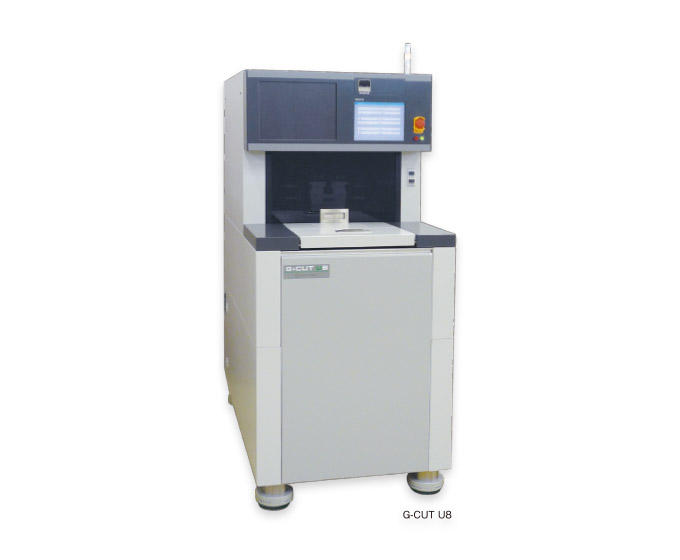

G-CUT U シリーズ
- パッケージ基板、モジュール基板、燃料電池材料 等
- G-CUT U8 / G-CUT U12

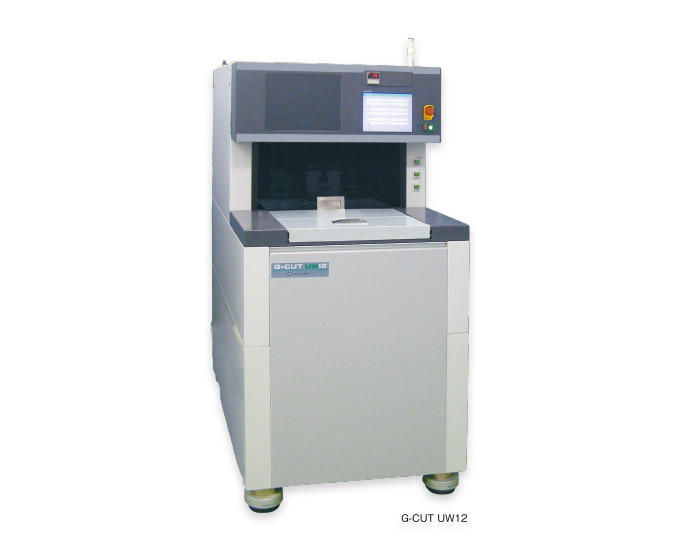

- G-CUT UW8 / G-CUT UW12
- パッケージやモジュール基板、燃料電池材料等への高品質な加工ニーズに対応
- 2枚刃UWタイプで長方形ワークの加工が可能
- R&Dから量産(自動化)まで対応
特長
- 高性能・高機能による高品質加工
- 高剛性構造で各種ワークの材質・厚み・切込みなど多様な切断ニーズに、また、高輝度LED照明により複雑なマークを認識し、高品質加工に対応した高性能・高機能切断機
- ダブルカッターホルダ(UWタイプ)もシリーズ化
- 操作性を向上
- 15インチモニタによるアライメントマークの見易さ
10.4インチカラータッチパネルによる作業者の操作性 - 環境に優しいクリーンな乾式カッティング
- 自動化に対応(OP.)
- 後付け可能なモジュールタイプ自動機により量産にも対応
標準仕様
| 型式 | G-CUT U8/UW8 | G-CUT U12/UW12 | ||
|---|---|---|---|---|
| ワーク | 材質 | セラミックグリーンシート積層体 | ||
| 厚み | Max．5.0mm(～15mm OP．) | |||
| サイズ | Max．□225mm | Max．□325mm | ||
| 製品取部寸法 | Max．□200mm | Max．□300mm | ||
| 対象アライメントマーク位置 | 上面/側面 | |||
| 性能 | 位置決め精度 | ±5μm(Z，Y軸) | ||
| 加工精度 | ±15μm(画像処理時) | |||
| 加工速度 | NC時420cut/min (Y軸送りピッチ1㎜、Z軸上昇位置2㎜時) | |||
| 画像処理時 120cut/min(Y軸送りピッチ1㎜、Z軸上昇位置30㎜時) | ||||
| 切断力 | 3900N(瞬間最大11700N) | |||
| 動作ストローク ・ 移動速度(Max．) ・ 分解能 | ||||
| Z軸(フロント/リア) | 60㎜ ・ 22.5m/min ・ 1μm | |||
| Y軸 | U8：400mm UW8：570mm U12：500mm UW12：670mm ・ 42m/min ・ 0.5μm | |||
| T軸 | 90°(180°270°OP.) ・ 60rpm ・ 0.000088ﾟ | |||
| カッタホルダ/カッタ交換 | ワンタッチ交換 | |||
| 加工テーブル | 吸着式 | |||
| 画像処理 | 方式 | CCDカメラにてシート上面及び側面のアライメントマークを画像認識 | ||
| 検出方法 | ２値化による重心測定、またはパターンマッチング | |||
| カメラ | 2台 45°斜視 | |||
| カメラ視野 | 約4.5×2.4mm(生画像) 約3.6×2.4mm(画像処理可能視野) | |||
| 照明 | LED照明 | |||
| 表示モニタ | 15インチモニタ | |||
| 制御機能 | 制御装置 | UHT製 専用コントローラ | ||
| オペレーション | 10.4インチカラータッチパネル | |||
| データ作成 | 本体側でのティーチング入力、及び管理PCからのデータ入力(OP.) | |||
| ストリッパ | 切断時のワーク浮き上り防止機構 | |||
| カッタクリーナ | カッタ方向にストロークしカッタ先端をクリーニング | |||
| 安全装置 | 正面作業部：テーブル及びカッタ部扉(安全センサ付き) | |||
| 電源 | 3φ AC200V ±10％ 5kVA | |||
| エアー源 | 0.4～0.7MPa(クリーンエア) | |||
| 機械 | 寸法 | W750 × D1250 × H1670㎜ | W850 × D1350 × H1670㎜ | |
| 質量 | U8：約1500kg UW8：約1550kg | U12：約1600kg UW12：約1650kg | ||
| 使用環境 | 温度/湿度 | 10～35℃(推奨22±2℃)/40～60%(非結露) | ||
オプション

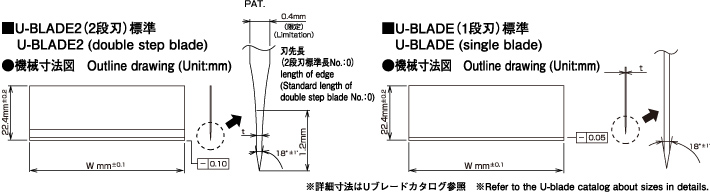

- カッタホルダ/ブレード
- 各種切断ユニット
- 整合装置
- 別置プリヒータ
- 自動化モジュール
- パワーボックス
- 管理PC＋加工データ作成ソフト
- ブレードセッタ(高さ調節式カッタホルダ用)
- 予備部品

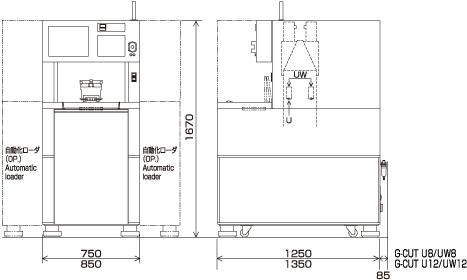

寸法図
