PU-A シリーズ
特長
- 標準となるエアー駆動によるパンチユニット
- PU-25～PU-150まで多彩なラインナップ
- 奥行き設定も多数で、UHTの殆どのユニット対応機種に対応
標準仕様
| 型式 | PU-25A | PU-50A | PU-50A_S | PU-75A | PU-75A_S | PU-100A | PU-100A_S | PU-125A | PU-150A | |
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | DURALUMIN | DURALUMIN | STEEL | DURALUMIN | STEEL | DURALUMIN | STEEL | STEEL | STEEL | |
| パンチ能力（定格） | Ｎ | 300 | 1000 | 1500 | 2500 | 3800 | 4000 | 6000 | 7500 | 10000 |
| ダイサイズ | mm | － | 47×36 | 47×36 | 72×50 | 72×50 | 96×75 | 96×75 | 120×100 | 146×125 |
| 加工エリア （最大） | mm | 1/8 SHANK φ3.1、□2 | □15、20×14 | □15、20×14 | □28 | □28 | □45 | □45 | □70 | □90 |
| φ6 SHANK φ7.5、□5.5 | ||||||||||
| タイプ | 25 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | PU-25A06 | PU-25A06φ6 | PU-25A08 | PU-25A08φ6 | PU-25A10 | PU-25A10φ6 | PU-25A12 | PU-25A13 | PU-25A13φ6 | PU-25A17 |
| パンチングエリア(奥行mm) | 6inch(150) | 8inch(200) | 10inch(270) | 12inch(305) | 13inch(330) | 17inch(430) | ||||
| L(mm) | 192 | 252 | 312 | 355 | 380 | 480 | ||||
| H(mm) | 80 | 110 | 110 | 110 | 110 | 140 | ||||
| タイプ | 50 | |||||||||
| 型式 | PU-50A06 | PU-50A08 | PU-50A10 | PU-50A13 | PU-50A17 | PU-50A18 | ||||
| パンチングエリア(奥行mm) | 6inch(150) | 8inch(200) | 10inch(270) | 13inch(330) | 17inch(430) | 18inch(455) | ||||
| L(mm) | 192 | 252 | 312 | 380 | 480 | 500 | ||||
| H(mm) | 80 | 110 | 110 | 110 | 140 | 140 | ||||
| タイプ | 75 | |||||||||
| 型式 | PU-75A06 | PU-75A08 | PU-75A10 | PU-75A13 | PU-75A17 | PU-75A18 | ||||
| パンチングエリア(奥行mm) | 6inch(150) | 8inch(200) | 10inch(270) | 13inch(330) | 17inch(430) | 18inch(455) | ||||
| L(mm) | 192 | 252 | 312 | 380 | 480 | 500 | ||||
| H(mm) | 80 | 110 | 110 | 110 | 140 | 140 | ||||
| タイプ | 100 | |||||||||
| 型式 | PU-100A06 | PU-100A08 | PU-100A10 | |||||||
| パンチングエリア(奥行mm) | 6inch(150) | 8inch(200) | 10inch(270) | |||||||
| L(mm) | 192 | 252 | 312 | |||||||
| H(mm) | 80 | 110 | 110 | |||||||
| タイプ | 125 | |||||||||
| 型式 | PU-125A06 | PU-125A08 | PU-125A10 | |||||||
| パンチングエリア(奥行mm) | 6inch(150) | 8inch(200) | 10inch(270) | |||||||
| L(mm) | 192 | 252 | ||||||||
| H(mm) | 80 | 110 | ||||||||
| タイプ | 150 | |||||||||
| 型式 | PU-150A06 | PU-150A08 | PU-150A10 | |||||||
| パンチングエリア(奥行mm) | 6inch(150) | 8inch(200) | 10inch(270) | |||||||
| L(mm) | 192 | 252 | ||||||||
| H(mm) | 80 | 110 | ||||||||

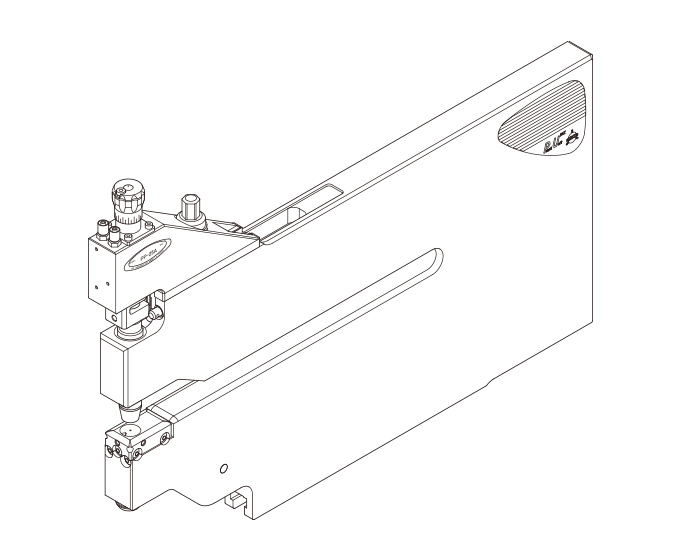

寸法図
