パンチングマシン

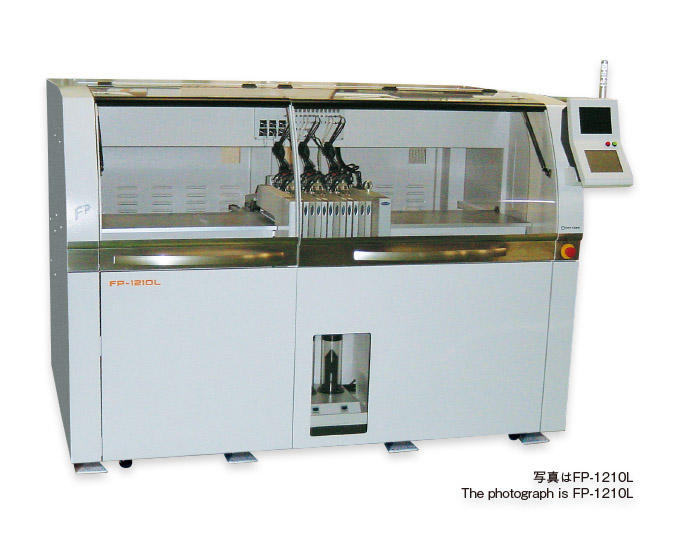

産業用加工装置トップリニアモータータイプ フレキシブル基板パンチングマシン
FP-1210L シリーズ
- フレキシブル基板(FPC)・大判セラミックグリーンシート 他、PCB・金属基板も対応

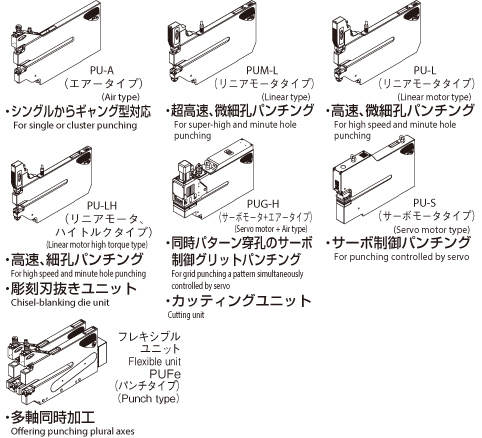

- 種種パンチユニットによる多彩な加工
- 高速化 FP
超高速X，Y軸を搭載 - Max.1500孔/min(PUM-25Lの場合)当社従来比2.5倍
低振動／静音化マシン
特長
- 異形パンチや金型であらゆる工程に対応
- 微細孔・基準孔、キャビティー、トリムパンチ及び彫刻刃抜き、カット等
- 各種素材に対応
- フレキシブル基板(FPC)・大判セラミックグリーンシート 他、PCB・金属基板も対応
- リニアモーター駆動による高速・高精度加工を実現
- ワーク移動X,Y軸リニアモーター駆動及びパンチユニットのリニアアクチュエータ化等により高速化
- ワークサイズ510×260ｍｍまで対応
標準仕様
| 機種名 | FP-1210L | |
|---|---|---|
| ワーク | 材質 | フレキシブル基板(FPC)・大判セラミックグリーンシート他、PCB・金属基板も対応 |
| 厚み | Max．0.5mm | |
| サイズ | Max．510×260mm | |
| 加工エリア | Max．500×250mm | |
| 装着方法 | シート供給：標準V/Hワークホルダクランプ、吸着クランプ(O.P) ロール供給：吸着クランプ |
|
| パンチユニット(OP.) | 搭載数(PU-25サイズで) | 12軸 |
| 性能 | 加工精度 | ±10μm(弊社テストフィルムを使用し、標準加工範囲内において25mmピッチ以内の加工ポイントの精度) |
| 加工速度 | Max.1500孔/min(PUM-25L使用時) Max.1000孔/min(PU-25L使用時) Max. 600孔/min(PU-25A使用時) (標準V/Hワークホルダ使用で、Y軸1mmピッチ連続時のNC加工時) |
|
| 機構 | 駆動方法 | XY軸 リニアモーター |
| 制御機能 | 制御装置 | UHT製 機構制御専用コントローラ |
| オペレーション | 6.5インチカラー液晶グラフィカルタッチパネルによる運用 | |
| 加工データ 作成 |
パソコンによる会話方式専用ソフトによる(本体と分離) | |
| 加工データ 記憶数 |
1ファイル最大30000ポジション | |
| ネットワーク | パソコンから本体に専用LANにて加工データを送信 本体Max.4台までの運用状況をパソコンによる集中モニタ可能 |
|
| 画像処理方式 | CCDを使用しUHT製専用画像処理機能にて画像処理を実行 | |
| 除電ユニット | パンチユニット左側上下にエア/イオナイザー搭載 | |
| 電源 | 3φ AC200V ±10％ 3kVA | |
| エアー源 | 0.4～0.7MPa | |
| 機械寸法 | W1990×D1300×H1400mm | |
| 機械質量(本体) | 約1750kg | |
| 使用環境 | 温度 | 10～35℃(推奨22±2℃) |
| 湿度 | 40～60%(非結露) | |
オプション
- パンチユニット
- 金型(パンチ・ダイ)
- 金型ユニット
- パンチセッタ
- パンチ折れ検出ソフト
- ワークホルダ
- 自動化装置
- 管理PC
- CAD変換ソフト
- パワーボックス
- 増圧タンク
- リフトカー
- 正面セーフティーセンサ

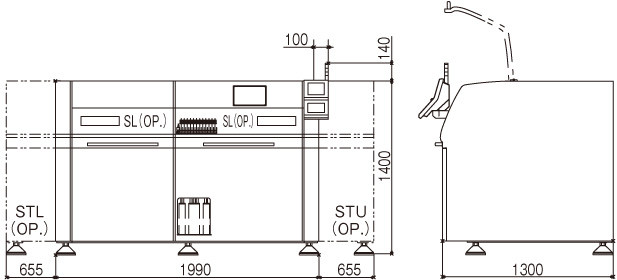

寸法図
