パンチングマシン

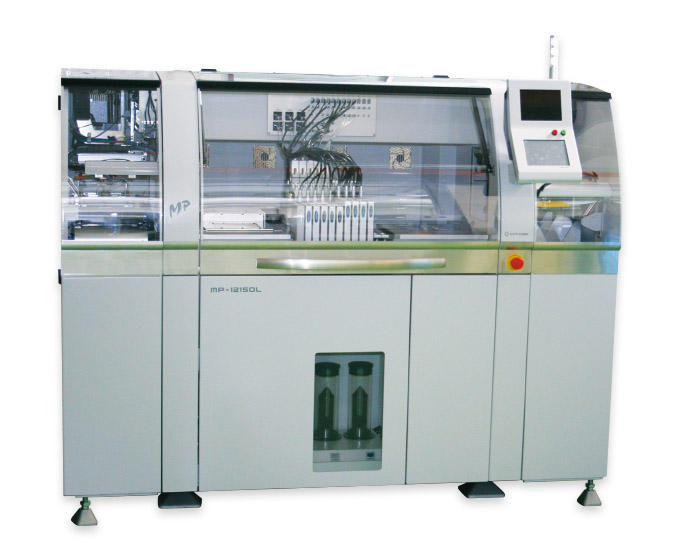

産業用加工装置トップリニアモータータイプ マルチパンチングマシン
MP-12□□□L シリーズ
- セラミックグリーンシート 他、シート状のワーク
- MP-12150L / MP-12200L
- 超高速 MP
超高速X,Y軸を搭載 - Max.1500孔/min (PUM-25Lの場合)
低振動／静音化マシン
特長
- 微細孔を超高速/超高精度に加工
- 金型レス、汎用パンチ化によりイニシャル・ランニングコストの低減
- ・多彩なパンチ及びパンチング方式のユニットを加工パターンや条件に合せ容易にセッティング

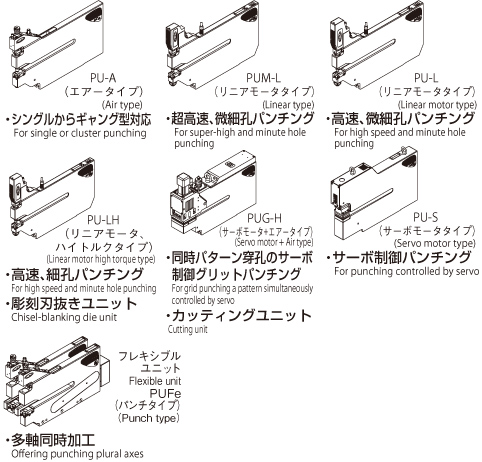

・加工条件に適した豊富なエアー、電動タイプのパンチユニットと超微細径、基準孔、ギャング、グリッド等パンチ型から選択 - 試作や多品種小ロットから中量産に対応したラインナップから選択いただけます
- ・本体モジュールと各種ローダの組合せから選択できます
標準仕様
| 形式 | MP-12150L | MP-12200L | |
|---|---|---|---|
| ワーク | 材質 | セラミックグリーンシート 他、シート状のワーク | |
| 厚み | Max 0.5 mm | ||
| サイズ/シート | Max □175mm(RCはMax □180mm) | Max □225mm(RCはMax □250mm) | |
| 加工エリア | Max □150mm | Max □200mm | |
| 装着方法 | シート供給：標準V/Hワークホルダクランプ、吸着クランプ(O.P) ロール供給：吸着クランプ |
||
| パンチユニット(OP.) | 搭載数(PU-25サイズで) | 12軸 | |
| 性能 | 加工精度 | ±10μm(弊社テストフイルムを使用し、標準加工範囲内において25mmピッチ以内の加工ポイントの精度) | |
| 加工速度 | PUM-25L使用時 :Max1500孔/min PU-25L使用時 :Max1000孔/min PU-25A使用時 :Max 600孔/min 標準V/Hワークホルダー使用でY軸1mmピッチ連続時のNC加工 |
||
| 機構 | 駆動方法 | XY軸 リニアモーター | |
| 制御機能 | 制御装置 | UHT製 機構制御専用コントローラ | |
| オペレーション | 6.5インチタッチ式カラー液晶パネルによるグラフィカル表示と運用 | ||
| 加工データ作成 | パソコンによる会話方式専用ソフトによる(本体と分離) | ||
| 加工データ記憶数 | 1ファイル 最大30000ポジション | ||
| ネットワーク | パソコンから本体に専用LANにて加工データを送信。4台までの集中モニタリング可能 | ||
| 画像処理方式 | CCDを使用しUHT製専用画像処理機能にて画像処理を実行 | ||
| 電源 | 3φ AC200V ±10% 3kVA | ||
| エアー源 | 0.4～0.7MPa | ||
| 機械寸法(本体) | W | 1170mm | 1220mm |
| D | 1070mm | 1200mm | |
| H | 1400mm | 1400mm | |
| 機械質量(本体) | 約1000kg | 約1250kg | |
| 使用環境 | 温度 | 10℃～35℃(推奨 22℃±2℃) | |
| 湿度 | 40～60%(非結露) | ||
オプション
- パンチセッタ
- CAD変換ソフト
- 増圧タンク
- 金型(パンチ・ダイ)
- PC
- パンチユニット
- パワーボックス
- パンチ折れ 検出ソフト
フロアレイアウト例

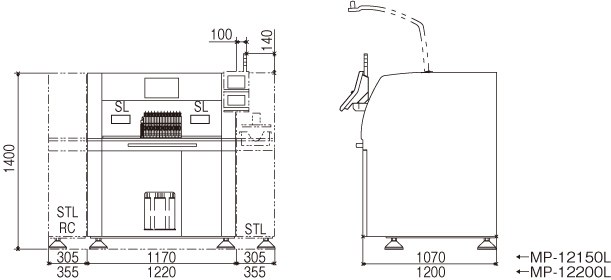

寸法図
