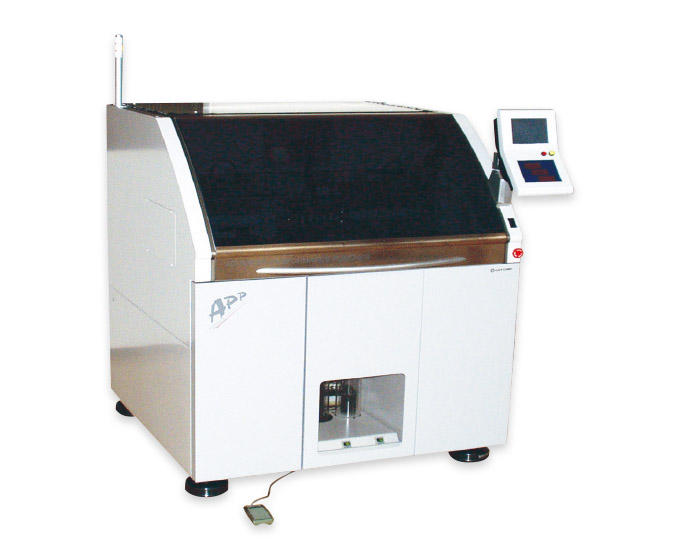

産業用加工装置トップ先進的性能のパンチングマシン
APP シリーズ
- セラミックグリーンシート
- 1800孔/minの超高速加工(PUM-25L 使用時)
- ±5μmの高精度加工
特長
- 微細孔を超高速/超高精度に加工
- 新開発の超高速XY軸を搭載し、電動リニアパンチユニットにより、1800孔/min(従来比：約3倍)の加工速度を実現。
- 開発、試作に適したパンチユニット8軸搭載テーブル設置
- 25タイプユニットを8軸搭載可能とし、種々径のパンチングに対応。
- 自動化、省スペース
- 自動化ローダ組込み(OP.)可能で、しかも省スペース・コンパクトマシンを実現。
標準仕様
| 機種名 | APP | |
|---|---|---|
| ワーク | 材質 | セラミックグリーンシート |
| 厚さ | Max.1.0mm | |
| 加工エリア | Max.□200mm | |
| 基本ワークホルダ | □274mm×t0.6mm | |
| クランプ方式 | ワークホルダ V/Fクランプ | |
| パンチユニット搭載軸数 | PU-25で8軸 | |
| 性能 | 加工精度 | 加工精度 ±5μm （弊社テストフイルムを使用し、標準加工範囲内において左右2箇所のアライメントマーク（基準パンチ孔）を画像処理。マーク間の中心を基準に位置補正し、加工を行った場合の相対位置精度） |
| 加工速度 | PUM-25L使用時：Max. 1800 孔/min PU-25L使用時：Max. 1000 孔/min PU-25LH/A使用時：Max. 600 孔/min (Y軸1mmピッチ移動のNC加工) |
|
| 制御機能 | 制御装置 | UHT製 機構制御専用コントローラ(MJUC) |
| オペレーション | 6.5インチTFTカラー液晶によるグラフィカル運用 | |
| 加工データ作成 | パソコンによる会話方式専用ソフトによる | |
| ネットワーク | パソコンから本体に専用LANにて加工データを送信する本体(Max、4台)集中モニタリングが可能 | |
| データ記憶容量 | 1ファイル 最大30000ポジション | |
| 画像処理 | CCDを使用しUHT製専用画像処理機能にて画像処理を実行 | |
| 電源 | 3φ AC200V ±10% 2kVA | |
| エアー源 | 0.4～0.7MPa(クリーンエア) | |
| 機械寸法 | W1100×D1200×H1400mm | |
| 機械重量 | 約1500kg | |
オプション
- パンチユニット
- 自動化(スライドローダ)
- 高精度θフィンガ
- パンチ、ダイ、ストリッパ
- 機内クリーンシステム
温度・クリーン度を精密コントロール
寸法図
