レーザー加工機
産業用加工装置トップレーザールーター

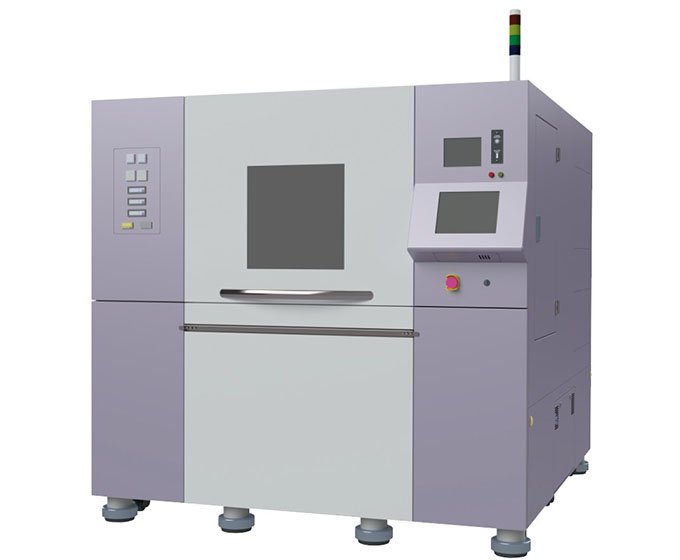

LR-20J シリーズ
- セラミック焼成基板、金属薄板、樹脂プレート等
- 独自光学系にて、穴あけ、スクライブ、切断に対応し、微細加工を実現した高精度ルーターマシン
- 各種基板や金属薄板に対し多種多様な形状にて加工可能
- 専用ＭＡＮＡＧＥソフトを用いて加工データの作成が容易
- ＣＡＤデータより自動変換ソフトにて対応可能
特長
- 大判ワークサイズ（Ｍａｘ.□５００ｍｍ）に対応
- ワークや加工パターンに合わせて専用テーブル対応可能
- 金属加工に対応した耐火カバー構造
- 加工用アシストガスの対応可能（ＯＰ.）
- ワーク表面にならい加工ノズル高さの自動追従機能（ＯＰ.）
- 導電性ワークのみ対応
- 高安定・高出力ＣＯ₂レーザーを搭載
- 安定した封切り型レーザー搭載で、長期ガス交換の必要がなく、低ランニングコストを実現
- 安全性
- JISクラス1レーザー製品に準拠
- 自動化に対応（ＯＰ.）
標準仕様
| 型式 | LR-20J | ||
|---|---|---|---|
| ワーク | 材質 | セラミック焼成基板、金属薄板等 | |
| 加工エリア | Max.□500mm | ||
| 外形・厚み | Max.□500mm 加工厚み1.0mm | ||
| 加工 | 形状 | 直線/円弧/円 | |
| テーブル | 吸着テーブル | ||
| 性能 | 加工精度 | ±20μm(弊社テストシート使用) | |
| レーザーユニット | 発振器 | RF励起CO2レーザー | |
| 波長 | 10.6μm | ||
| 平均出力 | 250W(レーザー出射部) | ||
| 冷却方式 | 機外設置の専用チラーによる水冷 | ||
| 光学ユニット | 加工ヘッド数 | 1ヘッド | |
| 方式 | シングル光学系 | ||
| レーザー焦点調整 | 電動式（ソフト設定） | ||
| Z軸 | 静電容量式センサーによるワーク表面追従(導電体ワークのみ) ワーク厚み設定により光学ユニットを自動フォーカス調整 |
||
| 画像処理 | 方式 | カメラにてワーク上面のアライメントマークを画像認識 | |
| 検出方法 | 2値化による重心測定、またはパターンマッチング | ||
| 画像処理カメラ | 2台 | ||
| 照明 | LEDリング照明(標準:赤色 OP:白、青、緑色を選択) | ||
| 制御 | 制御装置 | UHT製専用コントローラー | |
| オペレーション | カラー液晶によるグラフィカル表示 | ||
| データ作成 | 管理PCにインストールされた専用ソフトによるデータ作成 | ||
| ネットワーク | パソコンから本体に専用LANにて加工データを送信 管理PCは本体と1対1で運転状況を確認 |
||
| 集塵装置(機外設置) | 専用集塵機によるワーク上方、下方及び機体内部の集塵 | ||
| 防塵対策 | 光学ユニット内エアーパージ式、 各軸カバー | ||
| 安全装置 | 安全カバー、キースイッチ、セーフティーインターロック | ||
| レーザー表示灯 | 緑:レーザー待機中(シャッターOPEN), 赤:レーザー照射中 | ||
| レーザークラス | JISクラス1レーザー製品に準拠 | ||
| 電源 | 本体：3φ AC200V ±10% 9.5kVA 管理PC:単相 AC100V ±10% 1.5kVA 2系統 |
||
| エアー源 | 0.4 ～ 0.7 MPa (クリーンエアー) | ||
| ワーク供給 | 標準手差し(自動化対応OP.) | ||
| 機械本体 | 寸法 | W1700×D1800×H1650mm | |
| 質量 | 約3000kg | ||
| 使用環境 | 温度 | 10～35℃(推奨22±2℃) | |
| 湿度 | 40～60％(非結露) | ||
| 振動 | 衝撃及び振動のないこと | ||
オプション
- 整合吸着テーブル
- レーザー出力測定機能
- ※パワーBOX
- ※CAD変換ソフト
- ※管理PC+加工データ作成ソフト
※印は1台目の納入時には必要となります

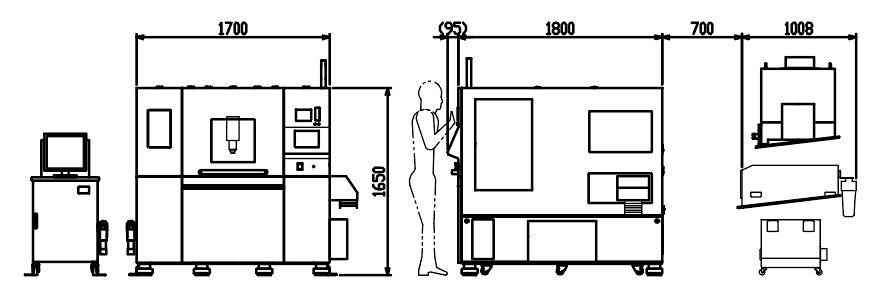

寸法図
フロアレイアウト例
