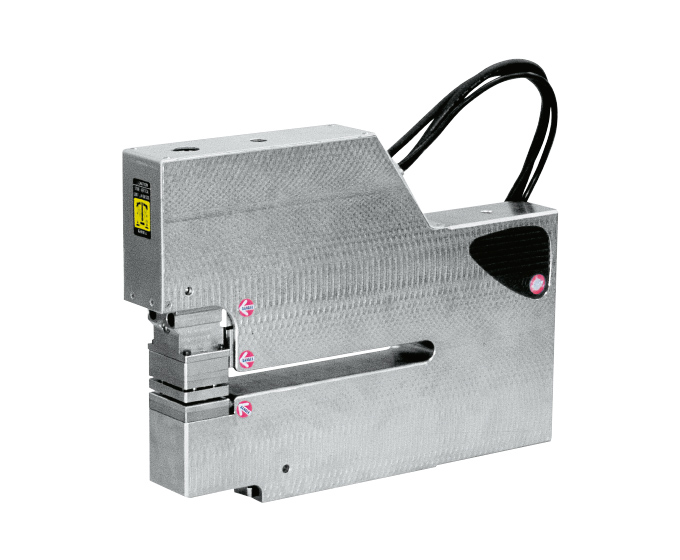

電動駆動ギャングパンチユニット
サーボモータ駆動によりワークに合せた加工条件の設定が可能

特長

豊富な加工パラメータ
パンチ深さ、打抜き速度、下限速、待機位置の設定が可能
安定したパンチング
高精度な下死点位置決めで高品質加工を実現
粕上がり防止対応 2度打ち設定が可能削減
ギャングパターン打抜きのパワーパンチング

標準仕様

各シリーズ共通仕様
搭載マシン MMP機種 MP-Z機種、MP機種(マシンのソフト改造を要す) FP機種
対象ワーク TABテープ セラミックグリーンシート フレキシブル基板
ワーク加工エリア(奥行)(mm) Max.60 Max.100 Max.150 Max.200 Max.250 Max.330 Max.455
ワーク厚み(mm) Max.0.5 Max.0.5(MP-L)Max.1.0(MP-Z.MP) Max.0.5 Max.1.0
ユニット幅 /
加工範囲
03 04 06 08 10 13 18
50 型式 PU-50S03MS PU-50S04MS PU-50S06S PU-50S08S PU-50S10S PU-50S13S PU-50S18S
パンチ能力 270N
パンチヒット数 Max. 4hit/Sec
パンチ本数 Max. 60本(φ0.3mmでの目安)
パンチングエリア □15mm, 20×14
ユニット 寸法(mm) 48×230.5×196.5 48×235.5×236.5 48×249.5×364.5 48×279.5×426.5 48×279.5×506.5 48×283.5×593.5 48×313.5×743.5
質量 10kg 13kg 21kg 27kg 33kg 38kg 53.5kg
75 型式 PU-75S03MS PU-75S04MS PU-75S06S PU-75S08S PU-75S10S PU-75S13S PU-75S18S
パンチ能力 719N
パンチヒット数 Max. 3hit/Sec
パンチ本数 Max. 200本(φ0.3mmでの目安)
パンチングエリア □28
ユニット 寸法(mm) 73×255.5×196.5 73×260.5×244 73×274.5×374 73×304.5×451.5 73×304.5×534 73×312.5×651.5 73×342.5×743.5
質量 19kg 24kg 37kg 49kg 59kg 71kg 90kg
100 型式 PU-100S06S PU-100S08S PU-100S10S PU-100S13S PU-100S18S
パンチ能力 154ZN
パンチヒット数 Max. 3hit/Sec
パンチ本数 Max. 400本(φ0.3mmでの目安)
パンチングエリア □45
ユニット 寸法(mm) 97×303.5×399 97×333.5×469 97×333.5×544 97×342.5×667.5 97×372.5×743.5
質量 53.3kg 74kg 87kg 110kg 130kg
125 型式 PU-125S06S PU-125S08S PU-125S10S PU-125S13S PU-125S18S
パンチ能力 3589N
パンチヒット数 Max. 3hit/Sec
パンチ本数 Max. 600本(φ0.3mmでの目安)
パンチングエリア □70
ユニット 寸法(mm) 122×282×399 122×362.5×469 122×362.5×544 122×371.5×667.5 122×401.5×743.5
質量 78kg 105kg 122kg 156kg 203kg

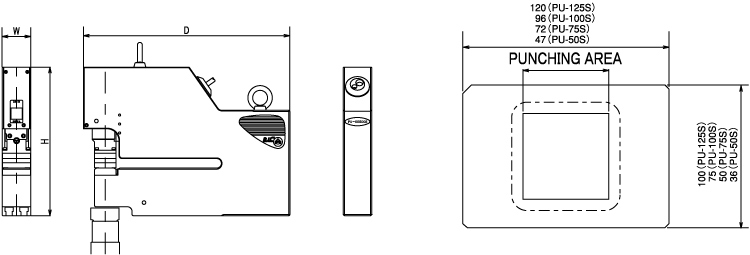

寸法図
