産業用加工装置トップ枠貼機シリーズ
FS□-□ シリーズ
- □120ｍｍ～□230ｍｍワークの枠貼付けが可能
- パンチングやプリントで高精度な加工を実現
- 圧着式テープ貼りでシートズレの心配がなく面一に貼付け
- シンプルな手動タイプから自動化タイプのバリエーションを用意
- コンパクト省スペース・移設用意
- 容易な作業、操作性
特長
- FS-S5・9
- 正方形タイプ
- □120ｍｍ～□230ｍｍワークの枠貼付けが可能
- 移設の容易なコンパクト軽量タイプ
- FS-4・12
- 矩形・正方形タイプ
- 1辺が100ｍｍ～300ｍｍまでのワークの枠貼付けが可能
- 移設の容易なコンパクト軽量タイプ
- FSA-4×6 RO
- 矩形・正方形タイプ
- ワーク自動供給搬出
- ※□150ｍｍのワークの枠貼付けを可能(※は目安)
- ロール装着タイプとシート装着タイプ(OP．)
- 他工程ワークマガジンを共通使用(ご相談による)
- タッチパネルで一目でわかるメイン操作と動作状況
●ワーク寸法は□6インチに限らずご相談に応じます。
標準仕様
| 機種名 | FS-S5・9 | FS-4・12 | FSA-6×6RO | |
|---|---|---|---|---|
| ワーク | 材質 | FPC,セラミックグリーンシート | ||
| 寸法 | □120～230mm t：0.1～1.0mm |
一辺100～300mmの矩形・正方形 t：0.1～1.0mm |
□150mm(目安：打合せによる)の正方形 t：0.1～1.0mm ロール径：Max.φ350mm |
|
| テープ貼付寸法は手動にて設定 | ||||
| ホルダ寸法 | 標準は6、又は8インチワークホルダ | 標準は6インチワークホルダ | ||
| 8～12インチ | ||||
| 供給・搬出 | 手動 | 自動 | ||
| 位置決め固定 | ワークホルダをピンにて位置決め、ワーク吸着 | |||
| 貼付 | テープ | 10mm 3インチ管 | ||
| 貼付辺数 | 4辺 | |||
| 能力 | 速度 | 12秒/枚 | 18秒/枚 | 20秒/枚 |
| □150mmワークの場合のタクト時間(テープ材料及び貼付け条件により異なります) | ||||
| 貼付寸法精度 | ±1mm | |||
| 注：条件により異なります | ||||
| オペレーション | 操作パネル上のスイッチ | 液晶タッチパネルで操作 | ||
| データ記憶容量 | ワークサイズを 10 | |||
| 機構 | 移動軸 | ターンテーブル方式(テープ貼りユニットY移動) | ターンテーブル方式(テーブルがY移動) | 5ステージ直進移動 |
| マガジン | ワークホルダ供給1・完成品搬出1 | |||
| 電源 | 3φAC200V±10％ | |||
| 0.4kVA | 0.5kVA | 1.5kVA | ||
| エアー源 | 0.4 ～ 0.7MPa | |||
| 機械寸法 | W770×D740×H1500mm | W830×D850×H1325mm | W1250×D1500×H1800mm | |
| 機械重量 | 約160kg | 約800kg | ||
| 使用環境 | 温度 | 10～35℃(推奨22±2℃) | ||
| 湿度 | 40～60℃(非結露) | |||
オプション
| 機種名 | FS-S5・9 | FS-4・12 | FSA-6×6RO |
|---|---|---|---|
| オプション | ・貼付テープ(消耗品) ・テーブル部(ワークホルダサイズに合わせ、都度設計となります) ・ワークホルダ | ||
| シート供給装置 | |||

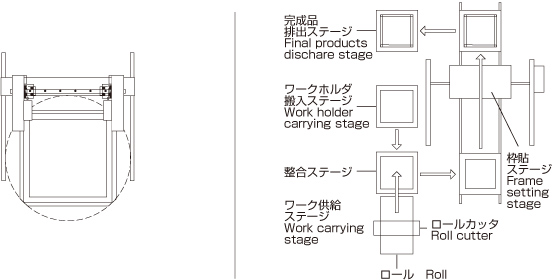

寸法図
