HCp-1010 シリーズ

セラミックグリーンシート等の薄物材に対応
  • ホールチェッカー
ホールチェッカー
セラミックグリーンシート等の薄物材に対応
微細孔の計測、検査を可能にし不良率低減に貢献
φ50μm孔の検査が可能
□230mmのワイドエリアを微細孔検査
4秒の高速計測

特長

孔詰まり位置と孔面積を計測
取り込んだマスタワークデータの差異により良否を判定
PC入力データによる測定表示と検査データの管理が可能(オプション)
最大100,000孔の検査が可能。ホールカウント機能付
高速検査処理
4秒の高速計測(分割計測しないエリア165×230mmの場合)
簡単な操作
10.4インチ液晶グラフィカル表示のタッチパネルで簡単操作
移設、移動の容易なコンパクト設計

標準仕様

機種名ホールチェッカー(HCp-1010)
ワークワーク 孔加工済薄物材(Green Sheet, 基板, 他)
寸法 Max.□250mm 厚み Max.0.5mm
検査エリア Max.□230mm (分割なしの1回取込みはMax.165×230mm)
移動方法 テーブル移動
ホール最小径 φ50μm (視野サイズにより変動します)
チェック・カウント数 最大100,000孔 (条件により変動します)
検査時間 分割なし 4.0秒 2分割時 8.0秒 3分割時 10.5秒
(検査エリア□160mm設定にて孔数6400孔 カメラ高さ最上部時)
可動軸仕様X軸(カメラ左右) ステッピングモータ
Y軸(テーブル)
Z軸(カメラ上下) 手動
視野 Max.170mm幅(カメラ最上部時)
Min. 85mm幅(カメラ最下部時)
照明 LEDライン照明(白色)
表示・操作部 10.4インチ液晶タッチパネル
安全装置 全面フード
電源 単相 AC100V ±10% 0.5kVA
機械寸法 W570×D1005×H1872mm
機械質量 約260kg
使用環境温度 10~35℃(推奨22±2℃)
湿度 40~60%(非結露)

オプション

  • 外部データ取り込み
  • HCpデータ用変換ソフト(対応フォーマットPDF)

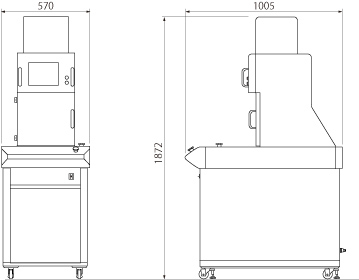

寸法図
