製品情報 | Products
レーザー加工機

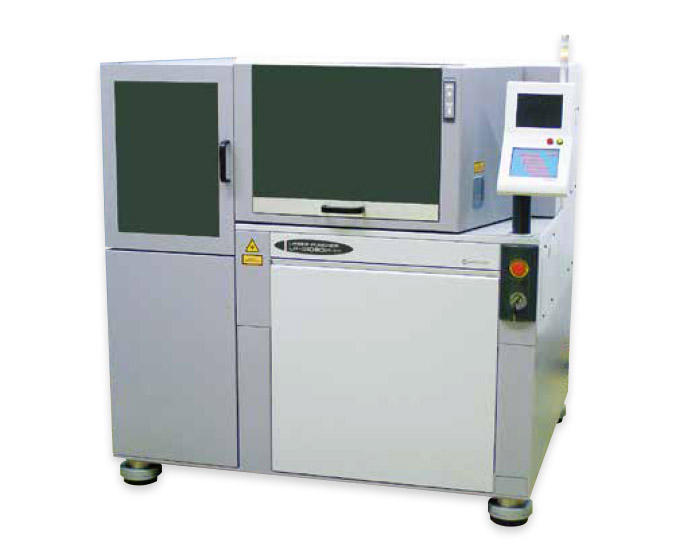

産業用加工装置トップレーザーパンチャー
LP-S□D シリーズ
- セラミック基板、グリーンシート、グリーンシート積層体
- LP-S208DJ / LP-S208DK
- LP-S108DJ / LP-S108DK
- 独自スキャン光学系制御により高速化を実現
- ガルバノ速度 2000PPS
- 自動機一体型の超コンパクトマシン
- 1.7m2の省スペース
1500kgの軽量化 - 穴径や加工の条件に合わせたシリーズ展開
- 低ランニングコスト
- 封切り型CO2レーザー発振器を搭載
特長
- 独自スキャン光学系制御コントローラと、デジタルガルバノスキャナ搭載により高速・高精度加工を実現
- スキャンエリア：□50mm(LP-S208D) □30mm(LP-S108D)XYステージとの連動による最大加工エリア：□220mm
- シリーズ化対応
- ・φ50μmの微細パンチが可能(LP-S108Dタイプによる)
・全機種トレパニングによるガイドホール加工も可能 - 自動機一体型の超コンパクト設計で設置・移動が容易
- 省スペース幅1400×奥行き1200mm、1.7m2の設置面積
1500kgの軽量で配置替えが容易 - 高安定・高出力CO2レーザーを搭載
- 安定した封切り型レーザー搭載で、長期ガス交換の必要がなく、低ランニングコストを実現
- 安全性
- JISクラス1レーザー製品に準拠
- 自動化に対応(OP.)
- クリーナユニットを装着可能(OP.)
加工パターンに合せた吸着テーブル設計可能
標準仕様
| 型式 | LP-S208DJ | LP-S208DK | LP-S108DJ | LP-S108DK | |
|---|---|---|---|---|---|
| ワーク | 材質 | セラミックグリーンシート(PET基材 有/無) | |||
| 加工エリア | Max.□220mm(長方形可能) | ||||
| 外形・厚み | Max.□230mm(長方形可能)・Max.0.5mm | ||||
| 加工 | 穴サイズ | φ70～200μm | φ50～150μm | ||
| マスク交換式(但し、ワークの材質や厚み加工条件により変わります) | |||||
| 方式 | マスク結像式(Max.12種セット可能) | ||||
| テーブル | 吸着テーブル上 | ||||
| 性能 | 加工精度 | ±20μm(画像処理精度含む) | |||
| ガルバノ速度 | 2000PPS(X軸0.5mmピッチ) | ||||
| レーザー ユニット | 発振器 | RF励起CO2レーザー | |||
| 波長 | 10.6μm | 9.4μm | 10.6μm | 9.4μm | |
| 平均出力(レーザー出射部) | 250W | 225W | 250W | 225W | |
| 冷却方式 | 機外設置の専用チラーによる水冷 | ||||
| 光学 ユニット | 加工ヘッド数 | 1ヘッド | |||
| 方式 | スキャン光学系(デジタルガルバノスキャナ搭載) | ||||
| スキャンエリア | Max.□50mm | Max.□30mm | |||
| レーザー焦点調整 | 電動式(ソフト設定) | ||||
| Z軸 | ワーク厚み設定により光学ユニットを自動フォーカス調整 | ||||
| 画像処理 | 方式 | CCDカメラにてシート上面のアライメントマークを画像認識 | |||
| 検出方法 | 2値化による重心測定、またはパターンマッチング | ||||
| 画像処理カメラ | 2台 | ||||
| カメラ視野 | 狭視野1.2×0.9mm 広視野4.8×3.6mm | ||||
| 照明 | LEDリング照明(標準：赤色、OP:白､青、緑色を選択) | ||||
| 制御 | 制御装置 | UHT製専用コントローラ | |||
| オペレーション | 6.5インチカラータッチパネル | ||||
| データ作成 | 専用ソフト(本体と分離されたPCにより運用) | ||||
| データ記憶容量 | 1ファイルMax.100,000ポジション | ||||
| ネットワーク | パソコンから本体に専用LANにて加工データを送信。 本体(Max4台)までの運転状況をパソコンにより集中モニタが可能 |
||||
| 集塵装置(機外設置) | 専用集塵機によるワーク上方、下方及び機体内部の集塵 | ||||
| 防塵対策 | 光学ユニット内エアパージ式 fθレンズ用保護ガラス 各軸カバー | ||||
| 安全装置 | 安全カバー、キースイッチ、セーフティインターロック | ||||
| レーザー表示灯 | LED 2色 | ||||
| レーザークラス | JISクラス1レーザー製品に準拠 | ||||
| 電源 | 3φ AC200V ±10% 5kVA | ||||
| エアー源 | 0.4 ～ 0.7 MPa( クリーンエア) | ||||

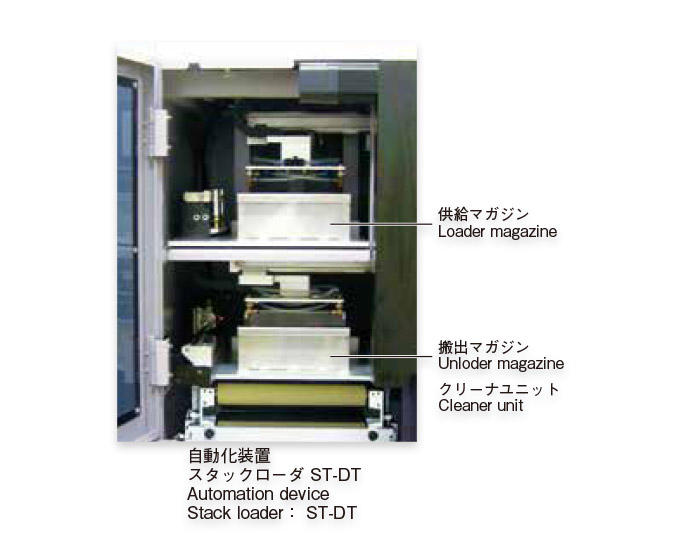

| 自動化装置 | ST-DT(スタックローダ) | ||||
| 機械本体 | 寸法 | W1400×D1200×H1400mm | |||
| 質量 | 約 1500 kg | ||||
| 使用環境 | 温度 | 10～35℃(推奨22±2℃) | |||
| 湿度 | 40～60％(非結露) | ||||
| 振動 | 衝撃及び振動のないこと | ||||
オプション
- マスク
呼び径：φ1.4～4.0mm/0.1mm刻み、サイズ指定必要(角マスクもご相談に応じます) - 整合吸着テーブル
- レーザーエネルギ測定機能
- クリーナユニット
- ※PC用パワーBOX
- ※CAD変換ソフト
- ※管理PC+加工データ作成ソフト
※印は1台目の納入時には必要となります

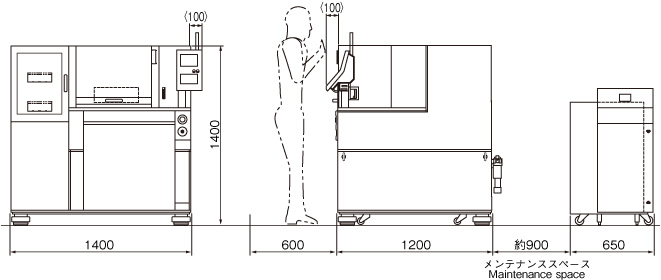

寸法図
フロアレイアウト例
